Черные глянцевые насадки с двух сторон на Tank 500

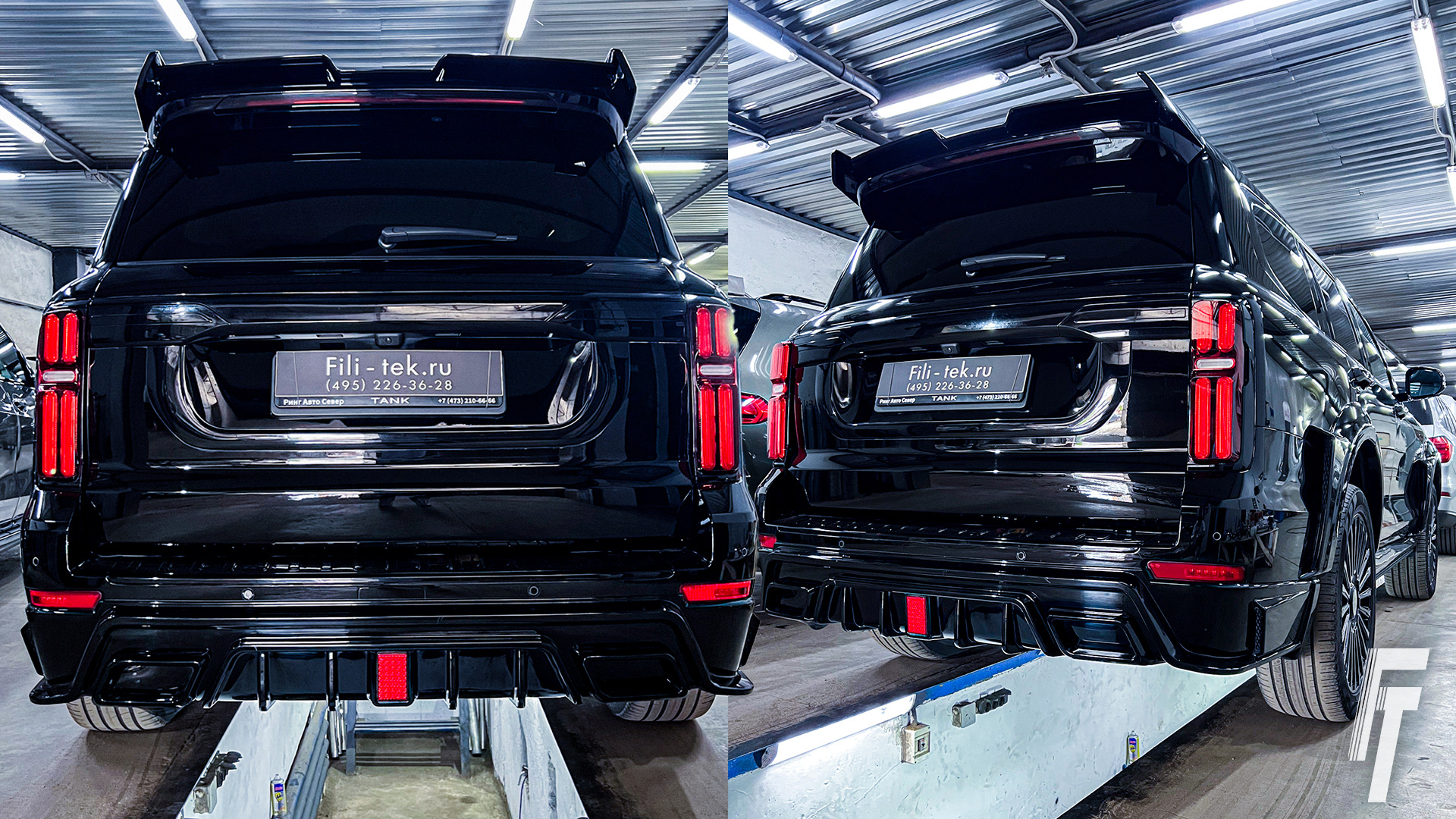

К нам прикатил серьёзный аппарат — Tank 500. Владелец уже начал его кастомизировать, установив новый, более агрессивный задний диффузор. Проблема была в том, что «насадки» в этом диффузоре оказались просто пластиковыми муляжами, а с завода выхлоп у Tank 500 идёт только с одной (правой) стороны, скромно выглядывая из-под бампера.
Было две задачи:
1. Раздвоить выхлоп, чтобы он выходил с обеих сторон.
2. Установить настоящие насадки так, чтобы они не спалили новый пластиковый диффузор от температуры.
Шаг 1: Анализ и концепция
Стандартный подход — приварить насадку прямо к выхлопной трубе. Но мы сразу отказались от этой идеи. Почему?
- Температура: Выхлопная труба на выходе из глушителя раскаляется. Если насадка жёстко приварена к ней, она станет радиатором, передающим всё тепло на пластиковый обвес.
- Вибрация: Жёсткая связь передаст вибрации от выхлопной системы на кузовные элементы.
Наше решение: полностью развязать насадку и выхлопную трубу.
Шаг 2: Раздвоение магистрали
Работали с правой стороны, где уже был штатный выход:
1. Врезались в систему, сделав вилку, благодаря которой потоки будут полностью равноценные.

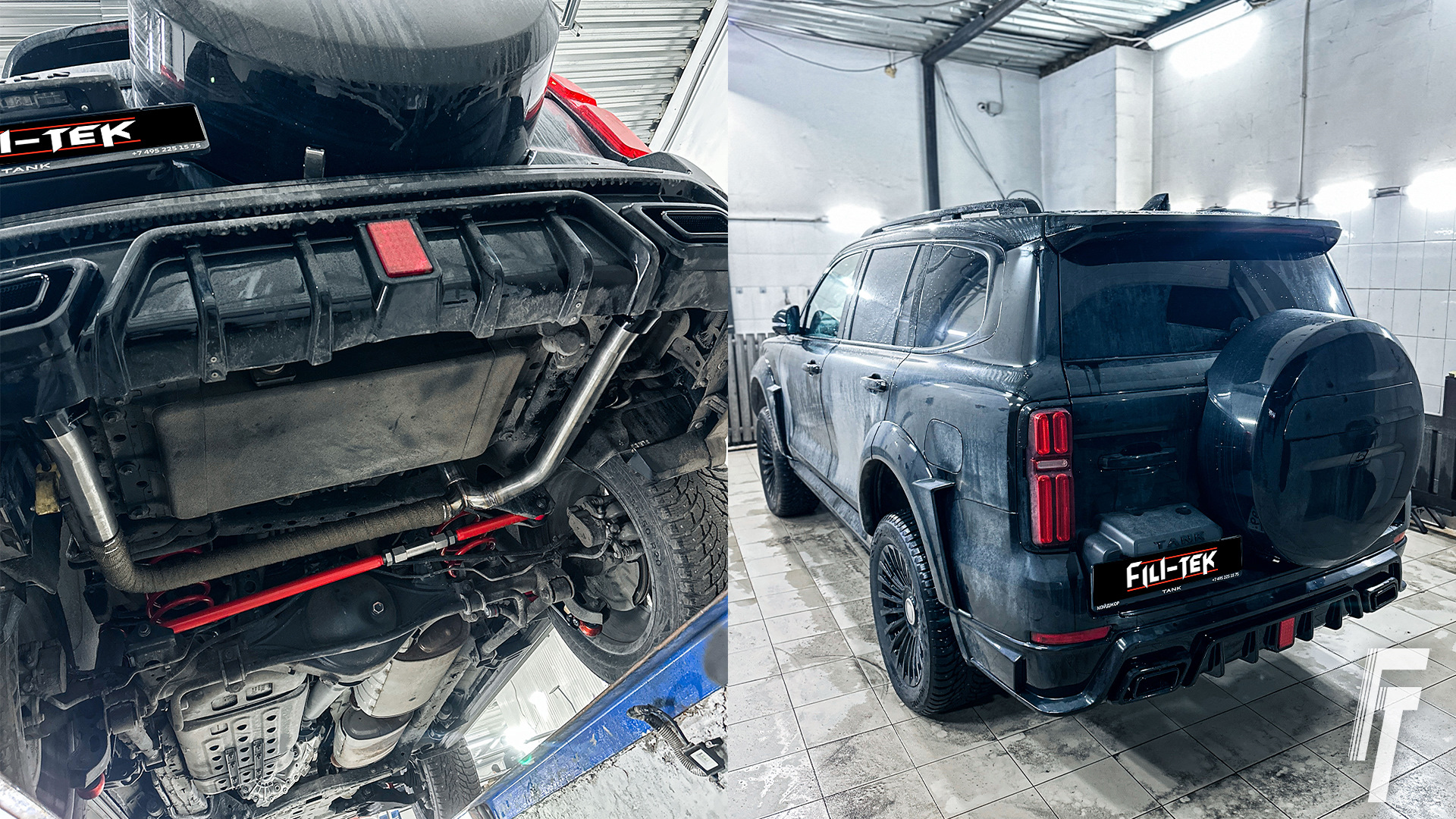

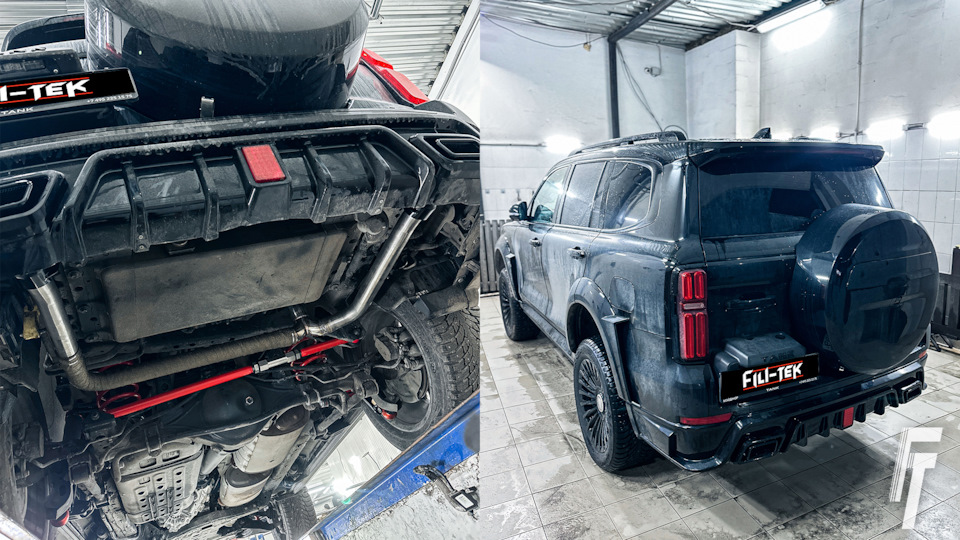

2. Проложили новую трубу из нержавейки огибая нишу багажника к месту установки второй насадки.
3. Обеспечили симметричный поток газов с обеих сторон.
Теперь система стала двухконтурной, а не просто «подведённой» справа.
Шаг 3: «Плавающее» крепление насадок — ключевая фишка
Это главное, чем мы гордимся в этой работе.
1. Крепление насадки: Каждую насадку (трапециевидную, чёрный глянец) мы закрепили на собственном кронштейне из нержавейки, который жёстко прикручен к раме автомобиля. Насадка висит на кузове, а не на выхлопе.
2. Тепловой зазор: Выхлопная труба заведена внутрь насадки, не касаясь её стенок. Между трубой и внутренней поверхностью насадки — зазор 5-8 мм по всему периметру. Это критически важно.
3. Принцип работы: Горячий воздух из трубы выходит внутрь насадки и большей частью уходит наружу, не успевая прогреть металл насадки до критических температур. Насадка нагревается минимально, лишь от излучения.
Шаг 4: Подгонка и выпилы в диффузоре
Пластиковый диффузор был цельным. Мы по месту, с ювелирной точностью, сделали в нем аккуратные выпилы под форму выбранных трапециевидных насадок. Края затем обработали, чтобы не было заусенцев.
Результат:

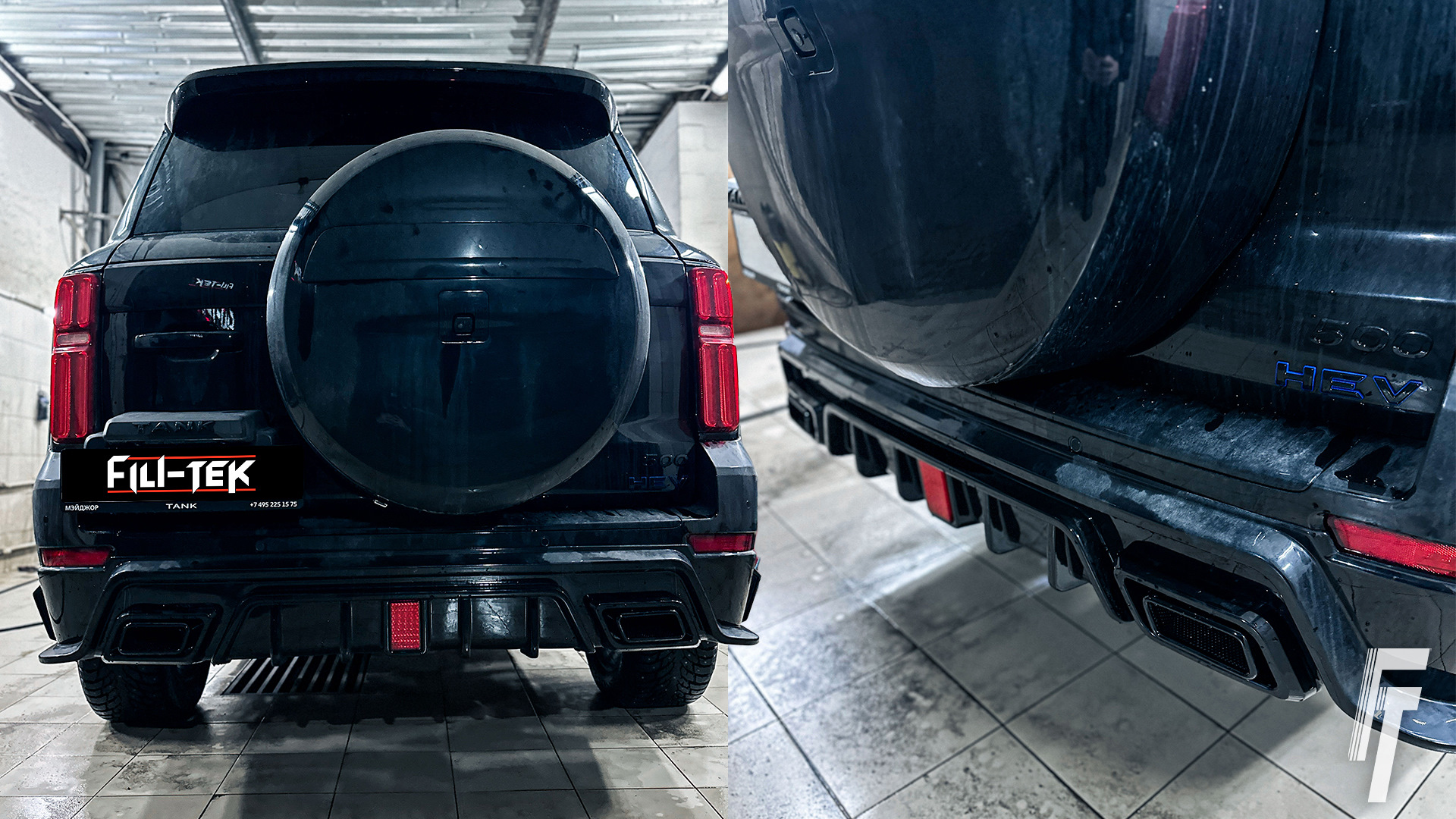

1. Внешний вид: Агрессивный задок с двумя настоящими, работающими чёрными глянцевыми насадками. Визуальная задумка владельца реализована на 100%.
2. Безопасность: Пластик диффузора не плавится и не деформируется, так как насадка не нагревается до высоких температур благодаря нашей системе крепления.
3. Надёжность: Отсутствие жёсткой связи с выхлопной системой убирает лишние напряжения и вибрации. Насадки стоят неподвижно.
Вывод: Главное — предвидеть последствия
Эта работа — пример того, как инженерный подход побеждает шаблонные решения. Можно было бы приварить и забыть. Но мы сначала задались вопросом: «Что будет через месяц эксплуатации?» Ответ — оплавленный пластик.
Поэтому мы вложили время не в сварку, а в продумывание тепловых режимов и кинематики. В итоге клиент получил не только красивый вид, но и гарантию, что его дорогой обвес не пострадает.
Вопрос к вам: Сталкивались ли с проблемой, когда тюнинговая доработка из-за высокой температуры повреждала соседние элементы? Как решали?
